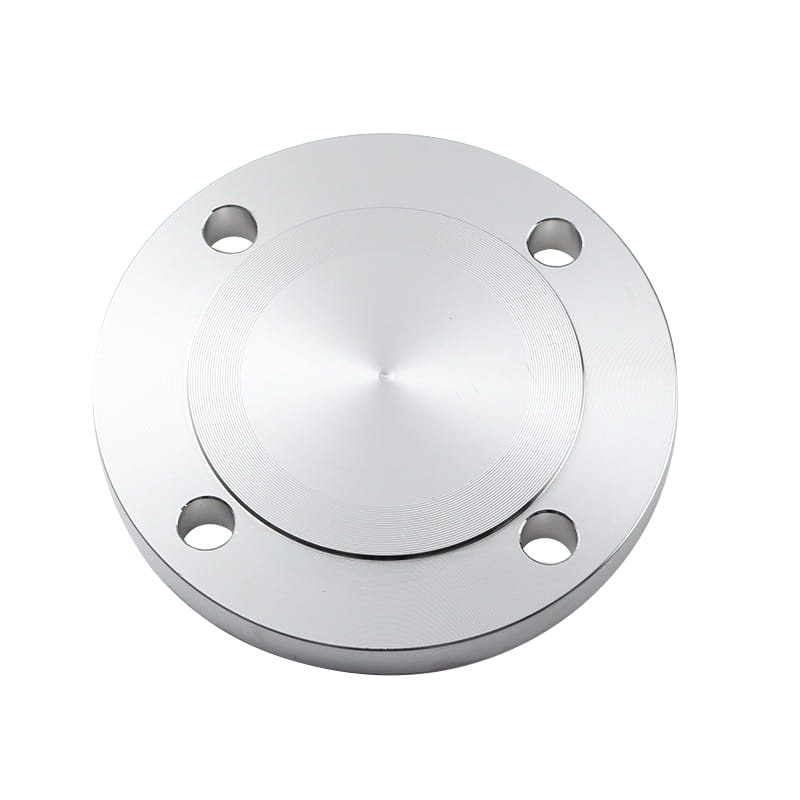

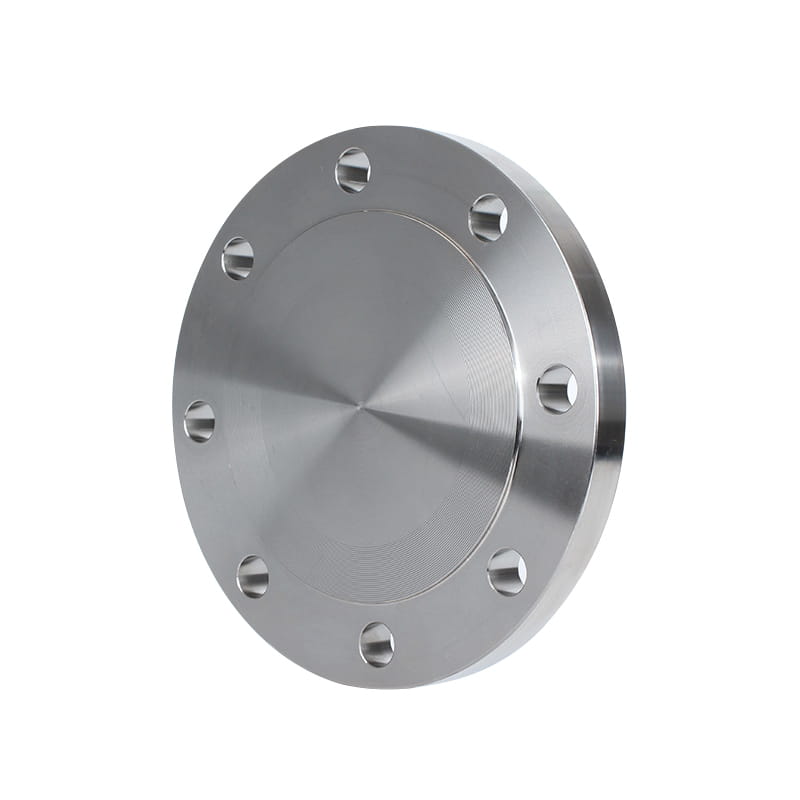

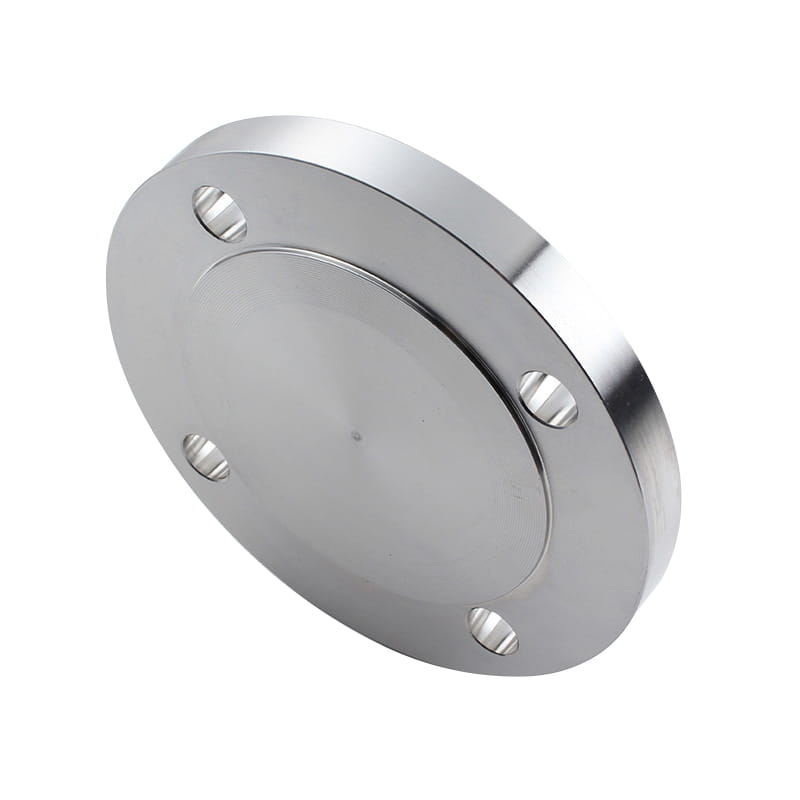

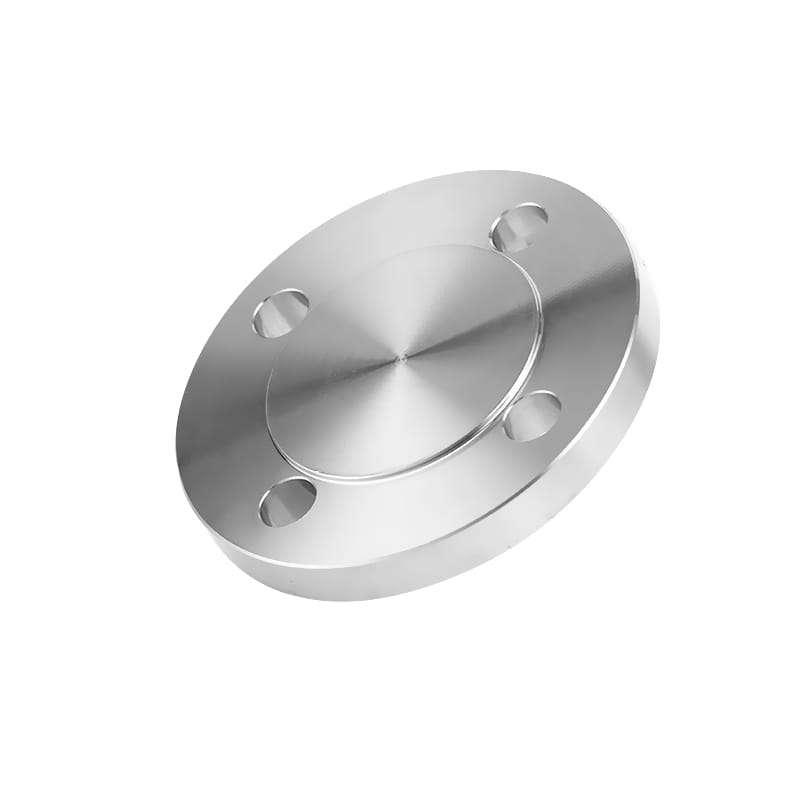

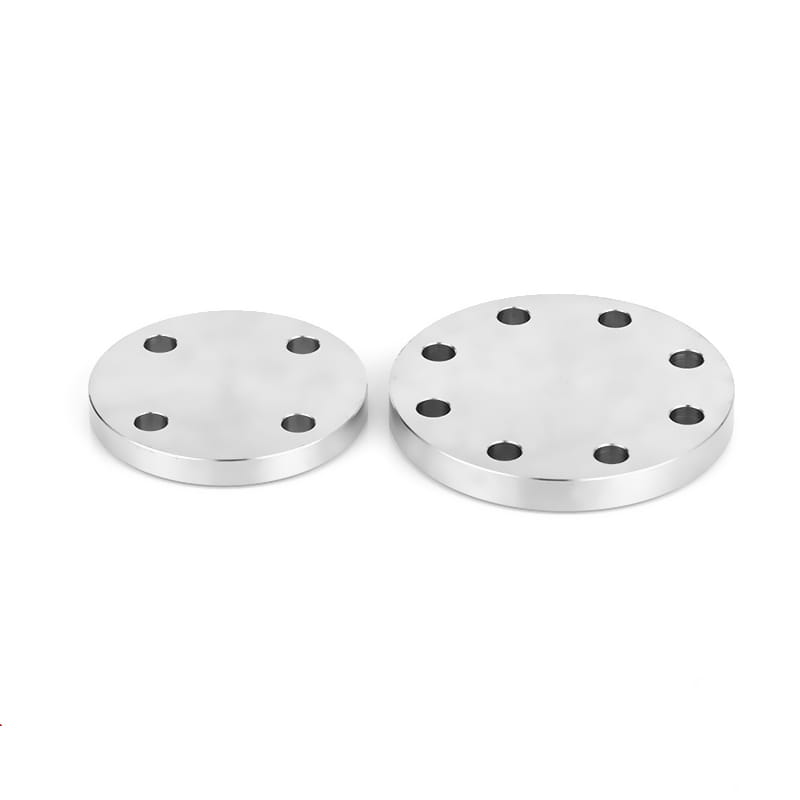

PN10 Standard Raised Face (RF) kovová slepá čiapka s slepým prírubom s otvormi

PN10 Standard Raised Face (RF) kovová slepá čiapka s slepým prírubom s otvormi

Slepá príruba zohráva dôležitú úlohu v potrubnom systéme. Vyznačuje sa tuhou doskou bez otvoru, ktorý účinne utesňuje koniec potrubia alebo nádoby. Je dôležitou súčasťou údržby, testovania a izolácie plynovodu.

Navrhnuté v rôznych materiáloch, ako je uhlíková oceľ, nehrdzavejúca oceľ a zliatina, ponúkajú trvanlivosť a odolnosť za rôznych prevádzkových podmienok a tlakových úrovní. Bežné typy zahŕňajú zvýšenú tvár (RF) a plochú tvár （FF）, pričom prvé zaisťujú bezpečné tesnenie, aby sa minimalizovalo riziká úniku.

Všeobecne využívané v odvetviach, ako je ropa a plyn, petrochemické a chemické spracovanie, slepé príruby poskytujú univerzálnosť pre aplikácie vyžadujúce dočasné alebo trvalé uzavretie bodov ukončenia potrubia. Ich štandardizované rozmery a kompatibilita s rôznymi veľkosťami potrubí z nich robia efektívne riešenie na zabezpečenie integrity a bezpečnosti systému počas inšpekčných, čistiacich alebo modifikačných činností.

Predchádzajúci ：No previous article
Ďalej ：Netodrené príruby z nehrdzavejúcej ocele používané na izoláciu potrubia

Zavedenie

Norma	ANSI/ASME B16.5, DIN, JIS, BS, GB
Materiál	Nehrdzavejúca oceľ (zvyčajne ASTM A182 F304, F316, F321, F347)
Povrch	Protiútokový olej, maľba (čierna, žltá), galvanizácia, potiahnutie energie
Typ	Kovanie, mechanické rezanie
veľkosť	1/8 "NB - 48" NB
Doba dodania	Do 5-30 dní po prijatí predplateného
Balenie	Drevená škatuľka, prispôsobená podľa požiadaviek zákazníka
Aplikácia	Slepé príruby z nehrdzavejúcej ocele sa bežne používajú v rôznych scenároch aplikácií v priemyselných odvetviach, ako sú ropa a plyn, chemické, petrochemické a výrobu energie.

Slepé príruby-pn6

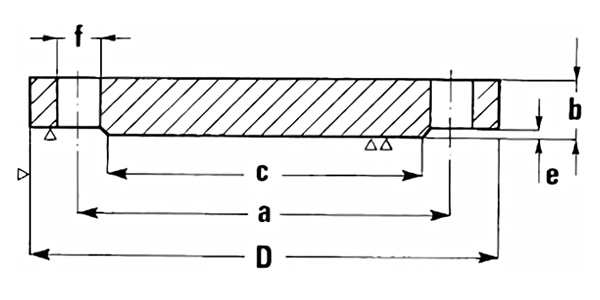

DN	D	a	c	b	e	f	Skrutka	Žiadne diery
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	M30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

Slepé príruby-pn10

DN	D	a	c	b	e	f	Skrutka	Žiadne diery
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	M30	24
900	1115	1050	1005	46	5	33	M30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48
