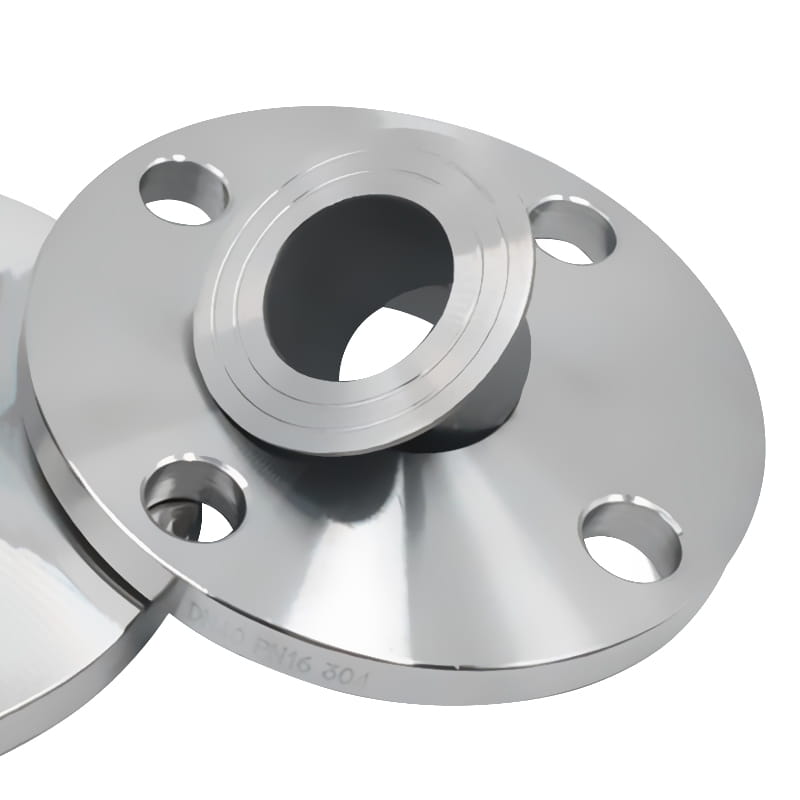

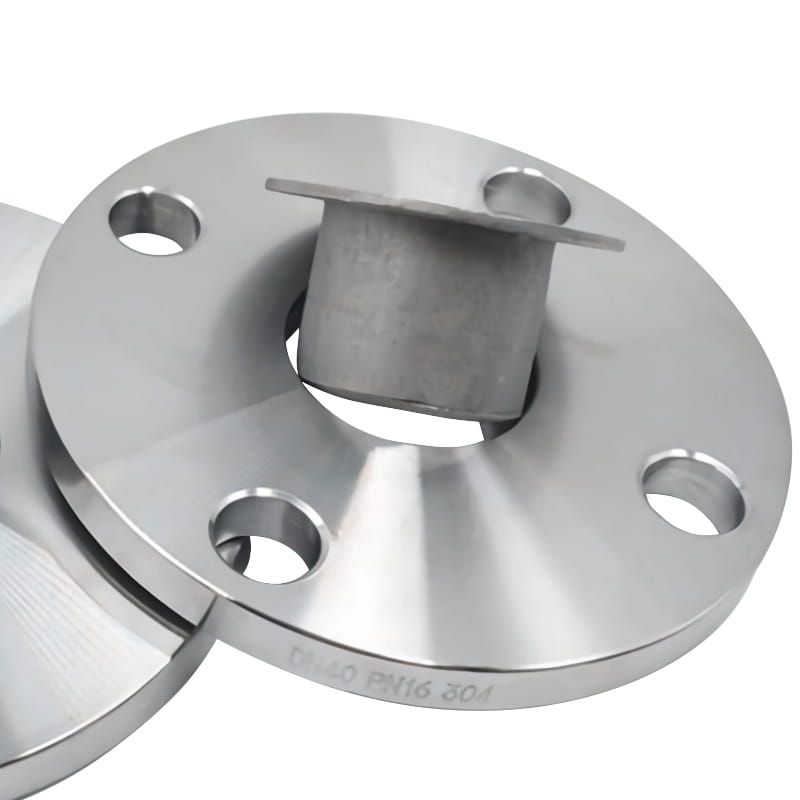

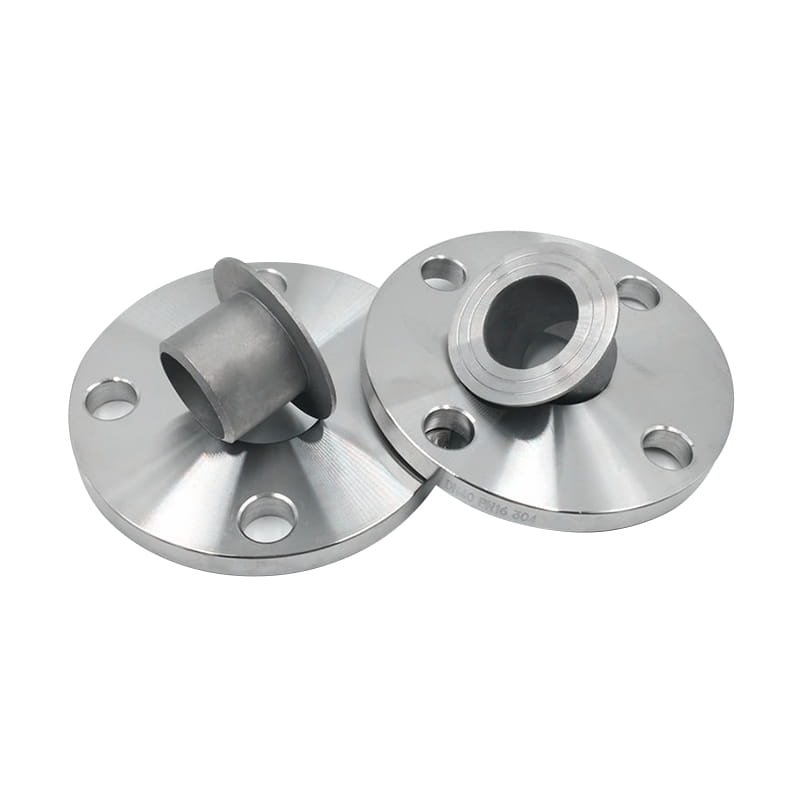

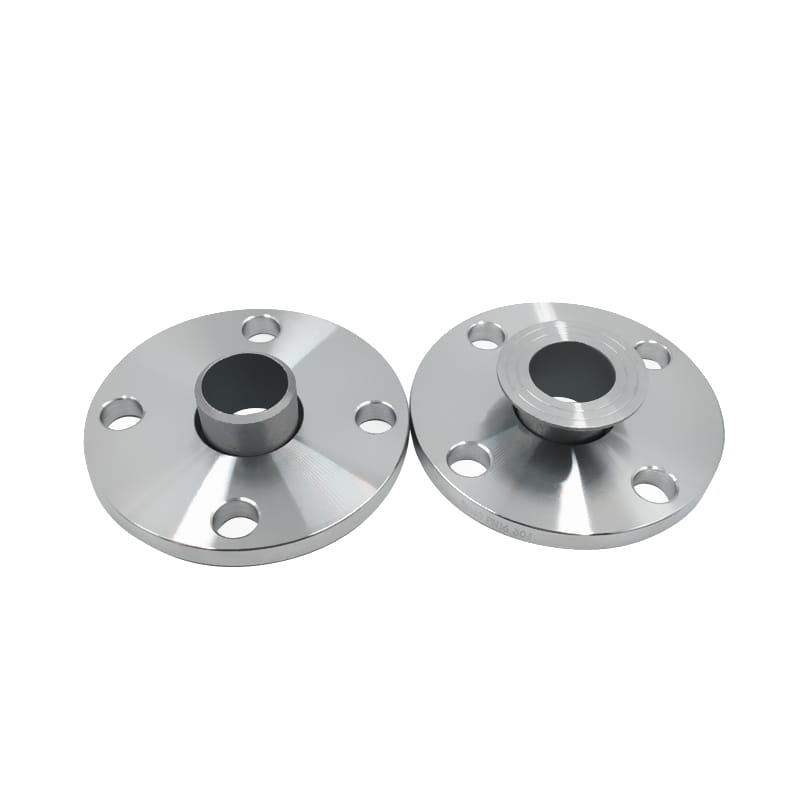

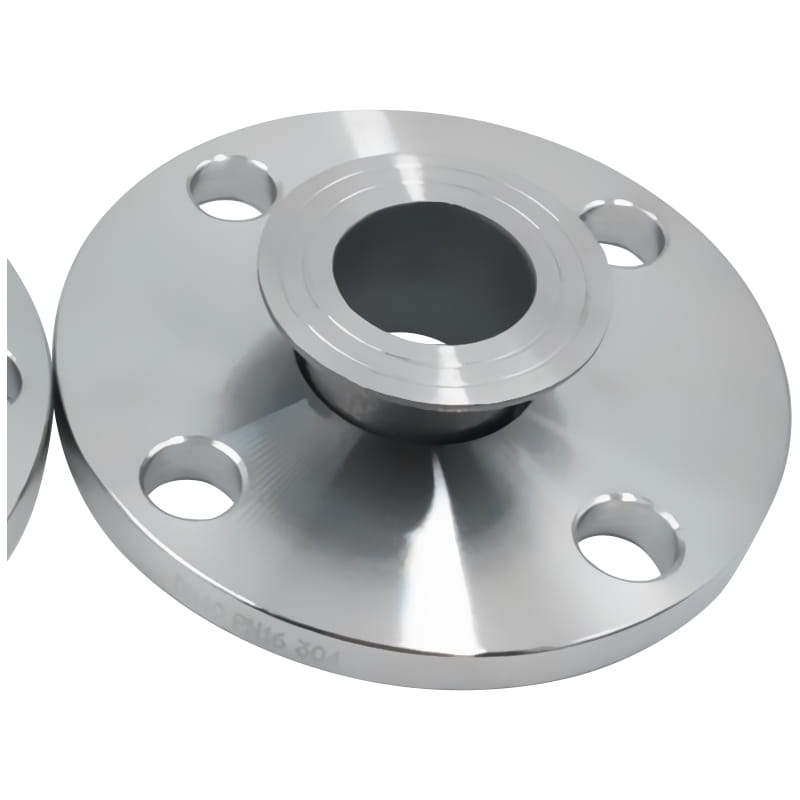

Príruba kĺbového kĺbu nemá vyvýšenú tvár, používa sa v spojení s „koncom strúhania kĺbu“- koncom pahýľ z lona a prírubou kĺbu. Malo by sa vyhnúť jeho použitiu v bodoch, v ktorých dôjde k závažnému ohybovému stresu.
Pretože samotná príruba kĺbového kĺbu nie je privarená k potrubiu, môže sa otáčať, aby sa ľahko zarovnali otvory skrutiek a zostava a demontáž sú oveľa jednoduchšie. Táto funkcia zjednodušuje úlohy inštalácie, údržby a opravy, čím sa znižuje prestoje a celkové náklady. Dizajn príruby umožňuje uhlové vyrovnanie potrubí, ktoré zaisťuje tesný a netesný spoj, aj keď potrubia nie sú dokonale zarovnané.
Crevices vytvorené medzi vnútorným povrchom otvoru príruby a vonkajším povrchom koncov pahýlu sa môžu ľahko zhromažďovať kontaminované. Zhromaždené kontamináty by mohli predstavovať problém a viesť k korózii trhliny.
Zvyčajne sa používajú v nízkotlakových aplikáciách, ako sú petrochemické látky, ropa a plyn, úpravy vody, potraviny a nápoje a odvetvia spracovania chemického spracovania.
Zavedenie
| Norma | ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
| Materiál | Uhlíková oceľ: ASTM A105, A350 LF2 |
| Povrch | leštené ， výstrel, pieskovanie atď. |
| Typ | Kované, tepelne ošetrené a opracované |
| veľkosť | 1/2 '' až 48 " |
| Doba dodania | Do 5-30 dní po prijatí predplateného |
| Balenie | Štandardný vývozný drevený prípad alebo ako ste požadovali |
| Aplikácia | Petrochemický, ropný a plynový, úpravy vody, potraviny a nápoje a odvetvia chemického spracovania atď. |
PN10

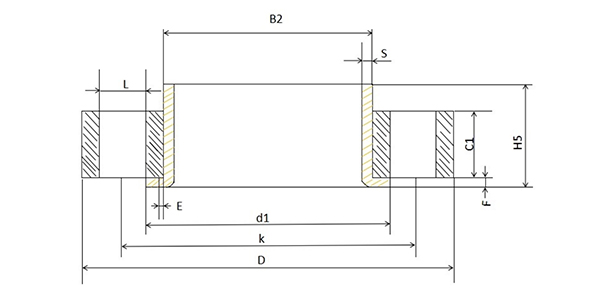

| DN | Potrubie | D | B2 | C1 | Klimatizovaťlimatizovaťlimatizovaťlimatizovať | E | L | Qtty. | Váha |
| 200 | 2198.1 | 340 | 226 | 24 | 295 | 6 | 22 | 8 | 8.87 |
|
| 204,0 - 206.0 | 340 | 213 | 24 | 295 | 6 | 22 | 8 | 8.87 |
| 250 | 273.0 | 395 | 281 | 26 | 350 | 8 | 22 | 12 | 11.20 |
|
| 254,0 - 256.0 | 395 | 264 | 26 | 350 | 8 | 22 | 12 | 11.20 |
| 300 | 323.9 | 445 | 333 | 26 | 400 | 8 | 22 | 12 | 12.80 |
|
| 304.0 - 306.0 | 445 | 315 | 26 | 400 | 8 | 22 | 12 | 12.80 |
| 350 | 355.6 | 505 | 365 | 30 | 460 | 8 | 22 | 16 | 19.40 |
| 400 | 406.4 | 565 | 416 | 32 | 515 | 8 | 26 | 16 | 26.40 |
| 450 | 457.0 | 615 | 467 | 36 | 565 | 8 | 26 | 20 | 32.20 |
| 500 | 508.0 | 670 | 519 | 38 | 620 | 8 | 26 | 20 | 38.50 |
| 600 | 610.0 | 780 | 622 | 42 | 725 | 8 | 30 | 20 | 52.20 |
Pn16
| DN | Potrubie | D | B2 | C1 | K | E | L | Qtty. | Váha |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
|
| 53,0 - 54,0 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
| 65 | 76.1 | 185 | 81 | 20 | 145 | 6 | 18 | 8 | 3.05 |
|
| 68,0 - 70,0 | 185 | 75 | 20 | 145 | 6 | 18 | 8 | 3.05 |
| 80 | 88.9 | 200 | 94 | 20 | 160 | 6 | 18 | 8 | 3.48 |
|
| 83,0 - 84,0 | 200 | 89 | 20 | 160 | 6 | 18 | 8 | 3.48 |
| 100 | 114.3 | 220 | 120 | 22 | 180 | 6 | 18 | 8 | 4.20 |
|
| 103,0 - 106,0 | 220 | 113 | 22 | 180 | 6 | 18 | 8 | 4.20 |
| 125 | 139.7 | 250 | 145 | 22 | 210 | 6 | 18 | 8 | 5.21 |
|
| 128,0 - 133,0 | 250 | 138 | 22 | 210 | 6 | 18 | 8 | 5.21 |
| 150 | 168.0 | 285 | 174 | 24 | 240 | 6 | 22 | 8 | 6.89 |
|
| 153.0 - 156.0 | 285 | 164 | 24 | 240 | 6 | 22 | 8 | 6.89 |
| 200 | 219.1 | 340 | 226 | 26 | 295 | 6 | 22 | 12 | 9.31 |
| 250 | 273.0 | 405 | 281 | 29 | 355 | 8 | 26 | 12 | 13.50 |
| 300 | 323.9 | 460 | 333 | 32 | 410 | 8 | 26 | 12 | 18.00 |
| 350 | 355.6 | 520 | 365 | 35 | 470 | 8 | 26 | 16 | 27.00 |
| 400 | 406.4 | 580 | 416 | 38 | 525 | 8 | 30 | 16 | 34.60 |
| 450 | 457.0 | 640 | 467 | 42 | 585 | 8 | 30 | 20 | 44.60 |
| 500 | 508.0 | 715 | 519 | 46 | 650 | 8 | 33 | 20 | 62.00 |
PN25
| DN | Potrubie | D | B2 | C1 | K | E | L | Qtty. | Váha |
| 200 | 219.1 | 360 | 226 | 32 | 310 | 6 | 26 | 12 | 13.80 |
| 250 | 273.0 | 425 | 281 | 35 | 370 | 8 | 30 | 12 | 19.40 |
| 300 | 323.9 | 485 | 333 | 38 | 430 | 8 | 30 | 16 | 25.50 |
Pn40
| DN | Potrubie | D | B2 | C1 | K | E | L | Qtty. | Váha |
| 10 | 17.2 | 90 | 21 | 14 | 60 | 3 | 14 | 4 | 0.60 |
| 15 | 21.3 | 95 | 25 | 14 | 65 | 3 | 14 | 4 | 0.65 |
| 20 | 26.9 | 105 | 31 | 16 | 75 | 4 | 14 | 4 | 0.91 |
| 25 | 33.7 | 115 | 38 | 16 | 85 | 4 | 14 | 4 | 1.08 |
| 32 | 42.4 | 140 | 47 | 18 | 100 | 5 | 18 | 4 | 1.77 |
| 40 | 48.3 | 150 | 53 | 18 | 110 | 5 | 18 | 4 | 2.02 |
|
| 40,0 - 44,5 | 150 | 50 | 18 | 110 | 5 | 18 | 4 | 2.02 |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.65 |
| 65 | 76.1 | 185 | 81 | 22 | 145 | 6 | 18 | 8 | 3.36 |
| 80 | 88.9 | 200 | 94 | 24 | 160 | 6 | 18 | 8 | 4.18 |
| 100 | 114.3 | 235 | 120 | 26 | 190 | 6 | 22 | 8 | 5.87 |
| 125 | 139.7 | 270 | 145 | 28 | 220 | 6 | 26 | 8 | 7.95 |
| 150 | 168.3 | 300 | 174 | 30 | 250 | 6 | 26 | 8 | 9.97 |
