Kuperované závity z nehrdzavejúcej rúrky poskytujú stabilné a konzistentné tesnenie

Kuperované závity z nehrdzavejúcej rúrky poskytujú stabilné a konzistentné tesnenie

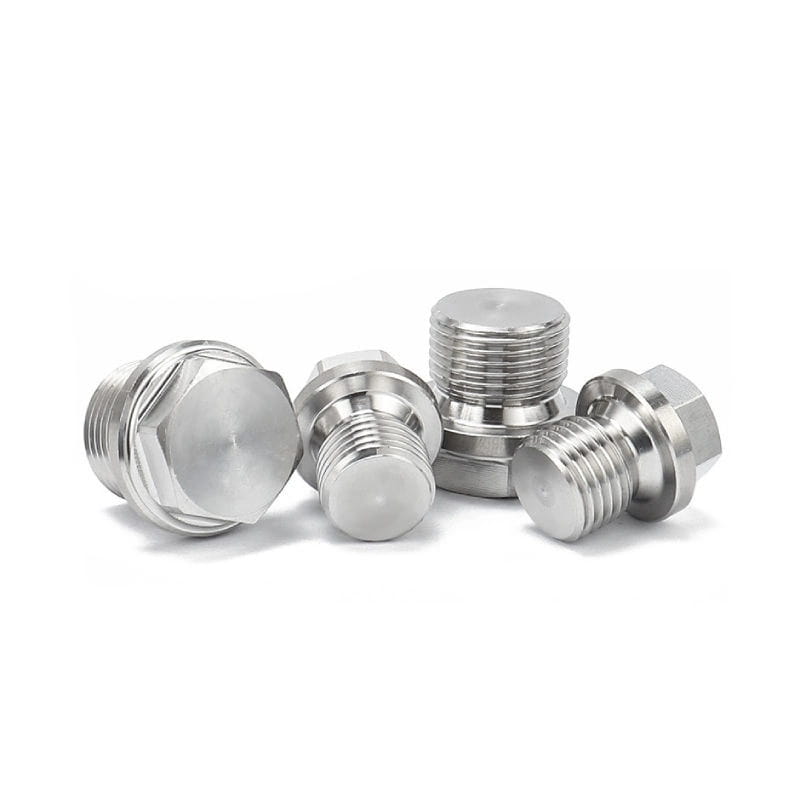

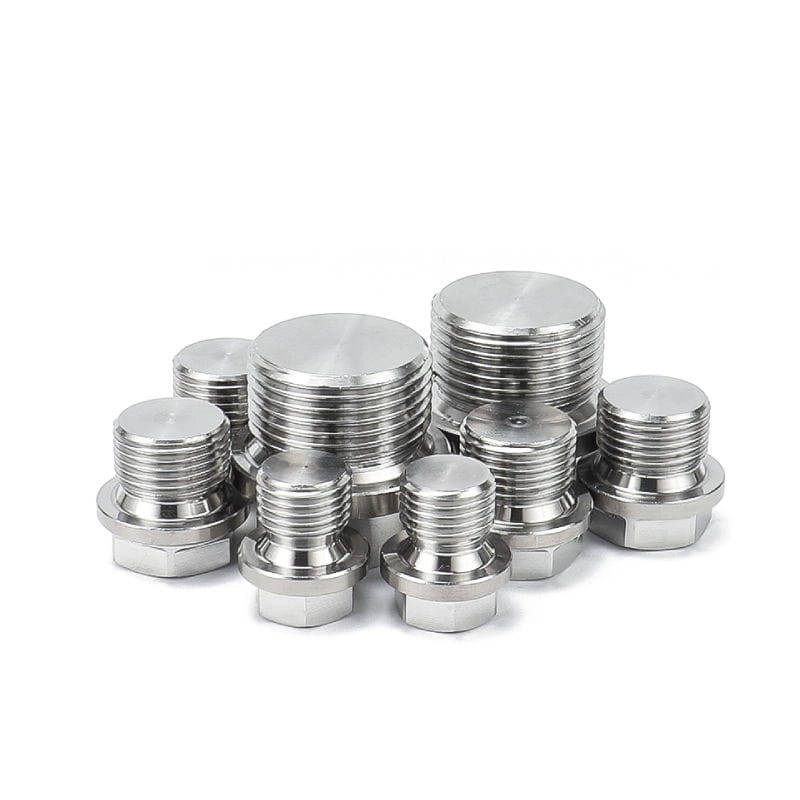

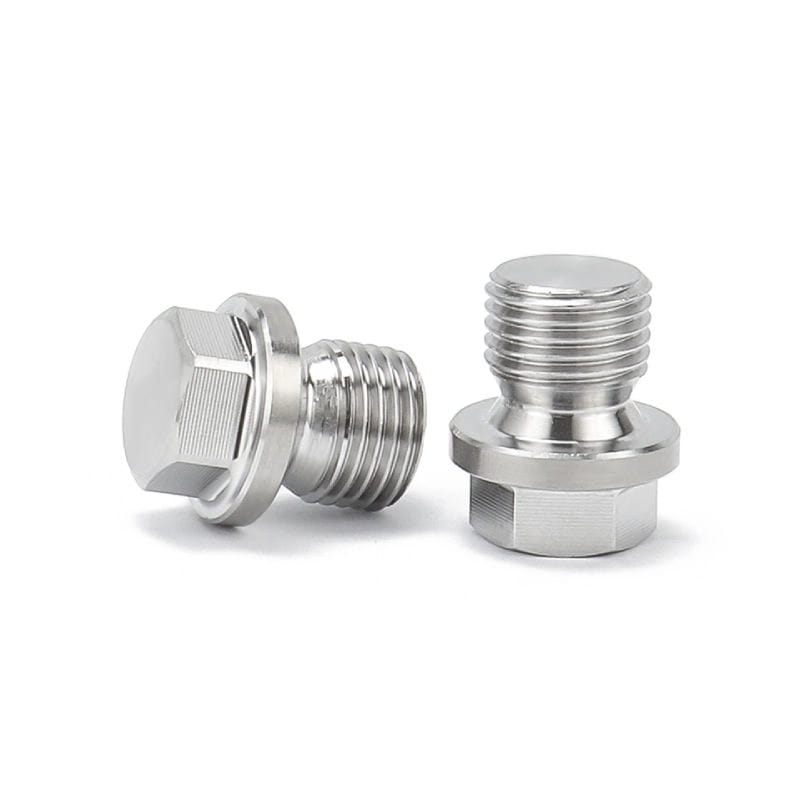

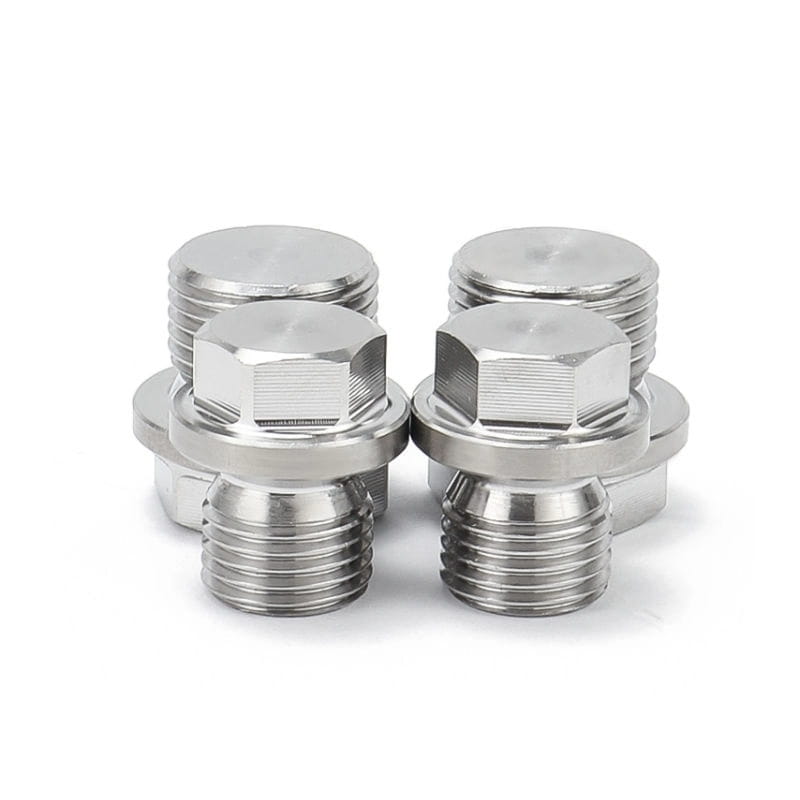

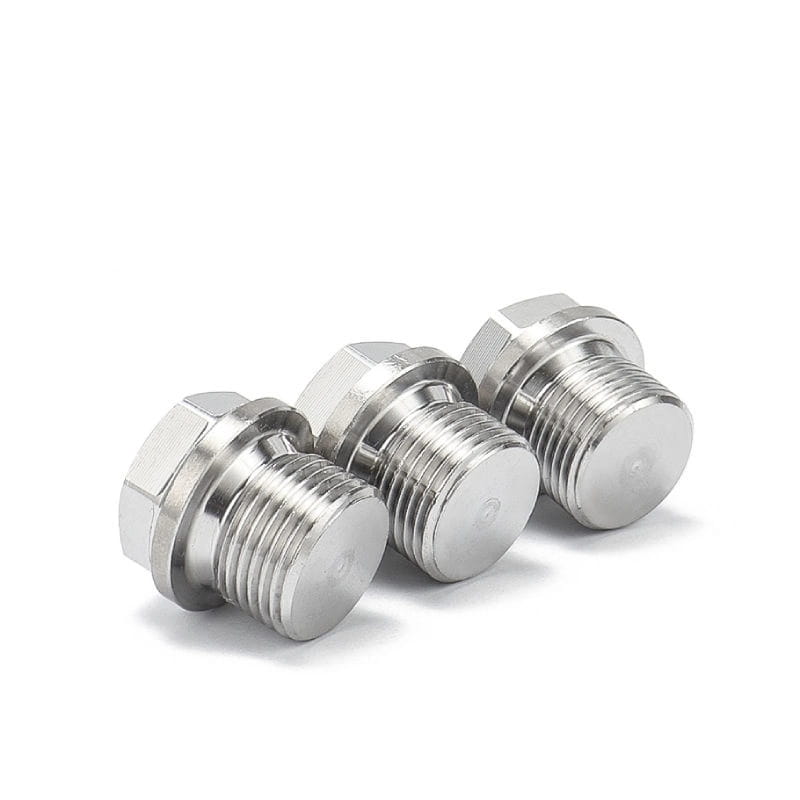

Rúrkové zátky sú valcové kovové armatúry s hriadeľom, ktorý sa nachádza na jednom konci, a úsekom pohonu na druhom. Je to jednoduchý a lacný spôsob pripojenia potrubia. Zuživé závity majú mierny kužeľový profil, čo spôsobuje, že samec a ženské nite komprimujú proti sebe, aby vytvorili tesné tesnenie. Pri použití je hriadeľ samčieho závitu zaskrutkovaný do samíc závitu potrubia alebo krytu.

Zápasy s závitom z nehrdzavejúcej ocele sa môžu vložiť do závitových otvorov a utesniť konce potrubí, čím poskytujú stabilnejšie a konzistentnejšie tesnenie a zabránia nečistotám, vlhkosti alebo iným kontaminantom ovplyvňovať vaše nite. Prichádzajú v kusovom dizajne tela a ľahko zostavená zostava zástrčky robí tieto priemyselné potrubia veľmi ľahko udržiavateľné a čisté.

Všeobecne platí, že tieto potrubné zátky sú často pokladané chrómom alebo niklom pre povrchovú úpravu a lepšiu odolnosť voči korózii.

Primárnou úlohou potrubnej zástrčky je blokovanie toku tekutín, ale tiež sa používajú na zabránenie nečistôt a iných kontaminantov vstupu do otvoru do potrubia. Používajú sa v odvetviach od inštalatérskych zariadení a konštrukcie po hydrauliku, prepravu plynu a ropy, poľnohospodárstvo, výrobu potravín a nápojov a priemyselného chemického spracovania atď.

Predchádzajúci ：Závesné čiapky z nehrdzavejúcej rúrky používané na zmenu smeru potrubia
Ďalej ：Odoláva korózii z nehrdzavejúcej ocele PIPP s mužskými nitu NPT

Zavedenie

Norma	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS atď.
Materiál	Uhlíková oceľ: A105, A350 LF2 atď. Potrubná oceľ: ASTM 694 F42, F52, F60, F65, F70 a atď. Nerezová oceľ: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1,4301, 1 Duplex nehrdzavejúca oceľ: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1,4462,1,4410,1,4501 a atď. Nickel Alloy: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 atď.
Povrch	Valivý piesok, zrkadlo, vlasová línia, výbuch piesku, kefa, jasný
Typ	CNC alebo Strútový stroj
veľkosť	M10-64
Doba dodania	Do 5-30 dní po prijatí predplateného
Balenie	Zabalená kartónová paleta alebo v drevenom puzdre na mori
Aplikácia	Ropa/letectvo/metalurgia/polovodič/elektráreň

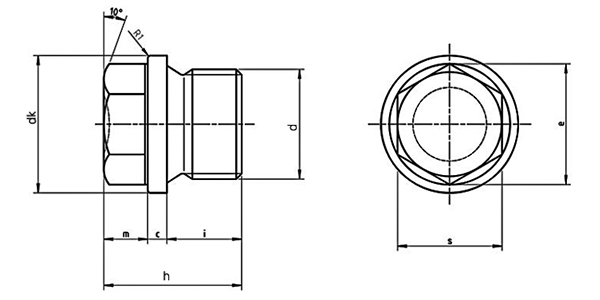

Závit			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Vlákno		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8a#	G 3/8a	-	-	G 1/2A#	G 1/2A	-	-	-
p	Ihrisiežiežko 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Ihrisko 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = nobleskálna veľkosť		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	maximálnyimálnyimálnyimálnyimálnyimálnyimálnyimálnyimálnyimálny		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
dk	max = nobleskálna veľkosť		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	blesk		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	blesk	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nobleskálna veľkosť		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	blesk		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nobleskálna veľkosť		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	blesk		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		blesk						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		blesk	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
na 1 000 jednotiek ~ Kg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Závit			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Vlákno		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2a	-
p	Ihrisko 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Ihrisko 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	Min = nobleskálna veľkosť		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
dk	max = nobleskálna veľkosť		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nominálna veľkosť		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nominálna veľkosť		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
na 1 000 jednotiek			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
