Vysokotlakové čiapky z nehrdzavejúcej ocele (koncové čiapky) pre tlakové nádoby

Vysokotlakové čiapky z nehrdzavejúcej ocele (koncové čiapky) pre tlakové nádoby

Potrubné armatúry používané na zváranie na konci potrubia potrubia na zakrytie potrubia sa nazývajú čiapky z nehrdzavejúcej ocele (koncové čiapky). Zvyčajne sa vyrába z materiálu z nehrdzavejúcej ocele, ktorý je odolný proti korózii a odolný proti vysokej teplote.

Klasifikácia uzáverov z nehrdzavejúcej ocele:

1. Ruka z nehrdzavejúcej ocele Round Round: Round Caps sú najbežnejším typom čiapky a sú široko používané v priemyselnej výrobe. Zvyčajne je jeho dno privarená k vrchu nádoby. Bežné polia zahŕňajú skvapalnený plyn, skladovacie nádrže, podzemné skladovanie atď.

2. Rúrky z nehrdzavejúcej ocele: oválne čiapky sa široko používajú v potravinách, medicíne a farmaceutických odvetviach a iných príležitostiach s vysokou hygienickou požiadavkami. Jeho štruktúra je podobná štruktúre okrúhlych uzáverov, ale s väčším polomerom.

3. Čiapky rúrky z nehrdzavejúcej ocele: čiapky zásuvky pozostávajú z valcovej časti a kvázi-sférickej časti v spodnej časti. Úplne soketu sú vhodné pre aplikácie za vysokokavezových a vysokých teplotných podmienok.

Použitie potrubných uzáverov z nehrdzavejúcej ocele (koncové čiapky):

1. Dobrá vzduchotesnosť nádoby: Rúrky z nehrdzavejúcej ocele (koncové uzávery) prijímajú technológiu zvárania, ktorá môže účinne zabrániť úniku plynu alebo kvapaliny v nádobe a zabezpečiť vzduchotesnosť materiálu v nádobe.

2. Vydrží určitý vnútorný tlak: Hlava je odlievaná s vysokokvalitnou silnou stenou z nehrdzavejúcej ocele a je spojená s nádobou zváraním, ktoré vydrží veľký tlak. Ak kontajner normálne pracuje, vnútorný tlak bude pôsobiť na hlavu. Potrubné čiapky z nehrdzavejúcej ocele (koncové uzávery) musia byť schopné vydržať vysoký vnútorný tlak, aby sa zabezpečilo stabilnú a bezpečnú prevádzku nádoby.

3. Môže odolať určitému vonkajšiemu tlaku: obvykle nie je nezávislá jednotka a musí pracovať v kombinácii s ostatnými jednotkami. V tomto okamihu, okrem toho, že sú niektoré vnútorné tlak, niektoré kontajnery musia byť tiež schopné vydržať vonkajší tlak, aby sa zabezpečila bezpečnosť celého systému.

4. Zakrájajte vzhľad: Vzhľad potrubných uzáverov z nehrdzavejúcej ocele (koncové čiapky) môže byť navrhnutý podľa potreby na skrášlenie vzhľadu skladovacej nádrže a na splnenie požiadaviek na krajinu.

Zhrnutie:

Potrubné uzávery z nehrdzavejúcej ocele sa široko používajú v rôznych potrubných systémoch, ako sú plynovody na prívod vody, plynové potrubia, chemické potrubia atď. Môžu sa použiť na utesnenie potrubných portov, aby sa zabránilo vstupu cudzích látok do plynovodu počas údržby a čistenia. Okrem toho sa na testovanie tlaku plynu alebo tekutiny môžu použiť čiapky z nehrdzavejúcej ocele, aby sa zabezpečila integrita a bezpečnosť potrubného systému.

Predchádzajúci ：Analýza bežných problémov pri výrobe uzáverov koncových trubíc z nehrdzavejúcej trubice
Ďalej ：No next article

Zavedenie

Potrubie
Položka	Potrubie z nehrdzavejúcej ocele
Norma	ASTM, ASME, DIN, GOST, JIS, atď.
Materiál	Uhlíková oceľ, zliatina oceľ, nehrdzavejúca oceľ atď.
Povrch	Výbuch piesku
Typ	Formovanie chladu
veľkosť	NP 1/2-24 ”
Doba dodania	Do 5-30 dní po prijatí predplateného
Balenie	Drevené puzdro, drevená paleta atď.
Aplikácia	Potrubia na zásobovanie vodou, plynovody, potrubia chemického priemyslu atď.

304/306 -nečlenná oceľová čiapka

Jednotka: palec

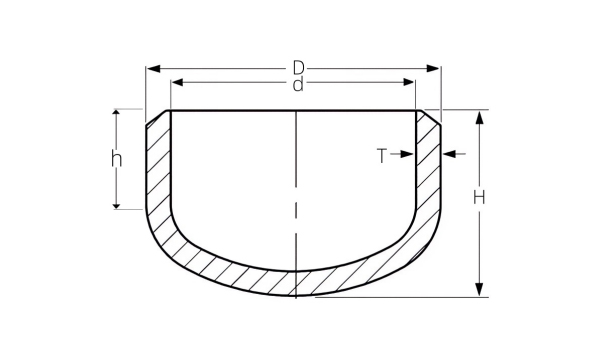

Čap				Plán 10s (S/10s)			Plán 40S (S/40S alebo STónónónD)			Plán 80S (S/80S alebo XH)
Np	D	H	h	d	T	Približne hmotnosť	d	T	Približne hmotnosť	d	T	Približne hmotnosť
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
